S4225MB三色溫切換LED照明驅動芯片

更新時間：2021-3-23 9:54:41??????瀏覽數量：

品牌：SDS
型號：S4225MB/S4225M
市場價： ~~$article_wine$~~ 優惠價： $article_net$

特性：

產品介紹

S4225M為帶狀態記憶的開關調色溫控制芯片，即能記憶關燈之前的狀態，在下次開燈時燈具直接進入上次關燈之前的狀態，增加來了使用的便利性。該芯片內置了400V的開關管，簡化了外圍電路結構。該系列芯片采用了芯飛凌的專利技術，能夠既可以大限度地簡化外圍的原件個數，又可以多個電源同時應用時的邏輯一致性。

為了擴大應用的領域，S4225M系列可以使用在隔離反激結構和Buck結構中，給電源的設計提供便利性。

S4225M提供SOP-8封裝。

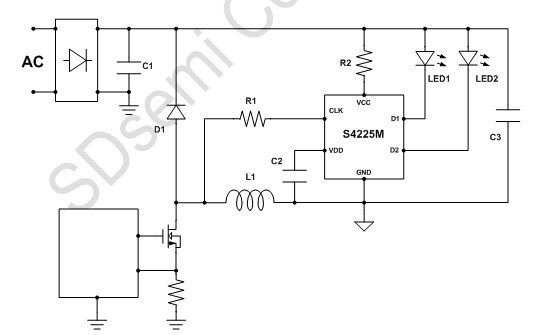

undefined ?
S4225M 的邏輯順序?yàn)镈1->D2->D1+D2，其中D1 和D2 分別代表和第二路LED 燈串。

S4225M內置掉電存儲單元，在沒有電的情況下，仍然可以保存數據達十年之久。S4225M在關燈時會把關燈之前的狀態存儲到內部存儲單元中，下次開燈時S4225M會直接調取存儲單元中的狀態作為輸出的狀態，用戶無需在每次開燈時切換到自己喜歡的色溫，因?yàn)橛脩糁恍枰褵舻纳袚Q到自己喜歡的色溫即可，在關燈后S4225M會記住用戶喜歡的色溫，在下次開燈時直接進入用戶喜歡的色溫。

S4225M 內置兩次快速開關復位功能來快速地使所有燈恢復到同一個狀態，S4225M 檢測到兩次連續的快速開關后內部狀態直接復位到狀態從而實現狀態統一。快速復位的要求如圖4 所示，假設目前狀態處在Sn，如果接下來連續兩次關燈開燈，并且關燈和開燈時間都小于0.5 秒，芯片會在第二次開燈時直接跳到狀態S1。如果之后繼續關燈開燈，并且關燈和開燈時間都小于0.5 秒，芯片會一直保持在S1 狀態，只要關燈或者開燈時間大于0.5 秒，則會正常切換到下一個狀態。
